衛生液體渦輪流量計產品簡介

渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方法等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼及剛玉、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體，可對流量計進行實液標定后使用，若與具有特殊功能的顯示儀表配套使用，還可以進行定量控制，超量報警等，是流量計量和節能的理想儀表。

衛生液體渦輪流量計產品特點

1.高精確度：一般可達正負1%R、正負0.5%R，高精度型可達正負0.2%R；

2.重復性好：短期重復性可達0.05%-0.2%，正是由于具有良好的重復性，如經常校準貨在線校準可得到極高的準確度，在貿易結算中是優先選用的流量計；

3.輸出脈沖頻率信號，適于總量計量及計算機連接，無零點漂移，抗干擾能力強；可獲得很高的頻率信號（3-4kHz），信號分辨力強；

4.范圍度寬，中大口徑可達1:20，小口徑為1:10；

5.結構緊湊輕巧，安裝維護方便，流通能力大；

6.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

7.專用型傳感器類型多，可根據用戶特殊需要設計為各種專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型；

8.可制成插入行，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護。

衛生液體渦輪流量計技術參數

1.儀表口徑及連接方式：DN4、6、10、15、20、25、32、40采用螺紋連接；（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接；

2.精度等級：±1％R/±0.5％R/±0.2％R（需特制）；

3.量程比：1:10、1:15、1:20；

4.儀表材質：304不銹鋼、316（L）不銹鋼等；

5.被測介質溫度（℃）：-20~ +120℃；

6.輸出信號：傳感器：脈沖頻率信號，低電平≤0.8V 高電平≤8V    變送器：兩線制4-20mADC電流信號

7.傳輸距離：≤1000m

8.供電電源：傳感器：+12VDC、+24VDC（可選） 變送器：+24VDC  現場顯示型：儀表自帶3.2V鋰電池貨+24VDC外供電

9.方便等級：基本型：非防爆型；防爆型：EdIIBT6；

10.防護等級：IP65

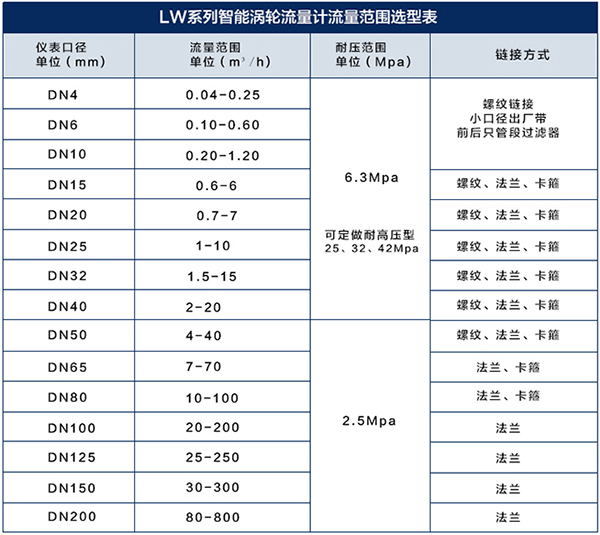

衛生液體渦輪流量計流量范圍對照表

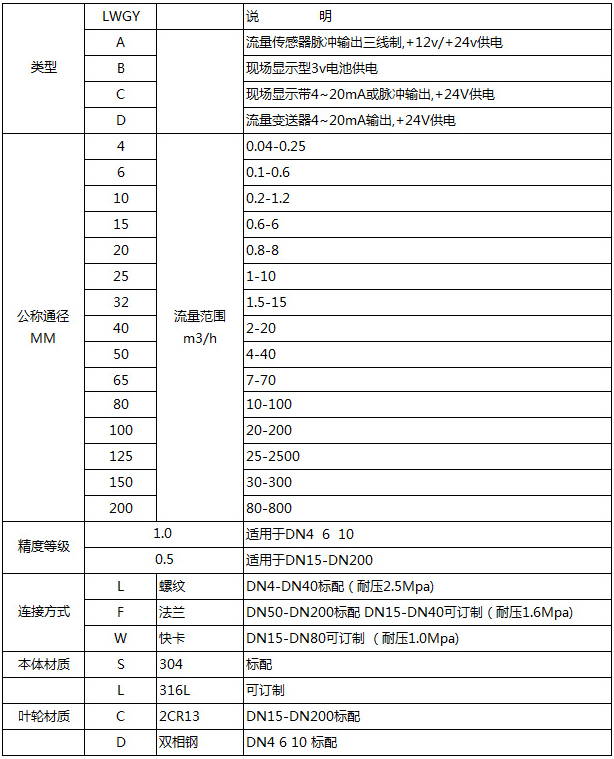

衛生液體渦輪流量計選型型譜

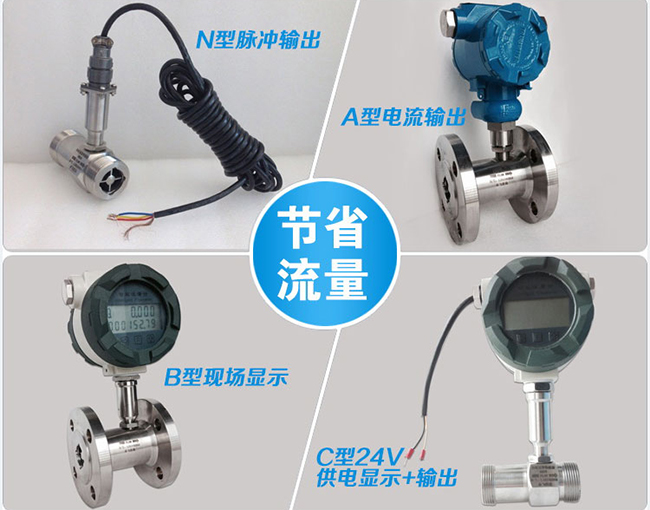

衛生液體渦輪流量計配置

LWGY-N：基本型傳感器，不帶現場顯示、輸出脈沖信號、標配為非防爆型產品。

LWGY-NF：基本型傳感器，不帶現場顯示、輸出脈沖信號、標配為防爆型產品。

LWGY-A：4-20mA變送器，不帶現場顯示、輸出4-20mA標準電流信號，標配為防爆型產品（ExdIIBT4）。

LWGY-AS：4-20mA變送器，帶現場顯示、輸出4-20mA標準電流信號，標配為防爆型產品（ExdIIBT4）。

LWGY-B：智能現場顯示，雙排液晶表體、現場同時顯示瞬時流量和累積流量，鋰電池供電，電池電量可連續使用三年以上，無信號輸出，標配為防爆型產品（ExdIIBT4）。

LWGY-C：智能一體化，雙排液晶表體、現場同時顯示瞬時流量和累積流量，外供24VDC，輸出信號4-20mA標準電流信號，標配為防爆型產品（ExdIIBT4）。

LWGYS-B：智能現場顯示，數字型渦輪流量計，信號全數字處理雙排液晶表頭，現場同時顯示瞬時流量和累積流量，雙電源供電（鋰電池、24VDC）485信號輸出，電池電量可連續使用三年以上，標配為防爆型產品（ExdIIBT4）。

LWGYS-C：數字型渦輪流量計，信號全數字處理雙排液晶表頭，現場同時顯示瞬時流量和累積流量，外供24VDC輸出4-20mA標準電流信號，標配為防爆型產品（ExdIIBT4）。

衛生液體渦輪流量計安裝注意事項

注意：

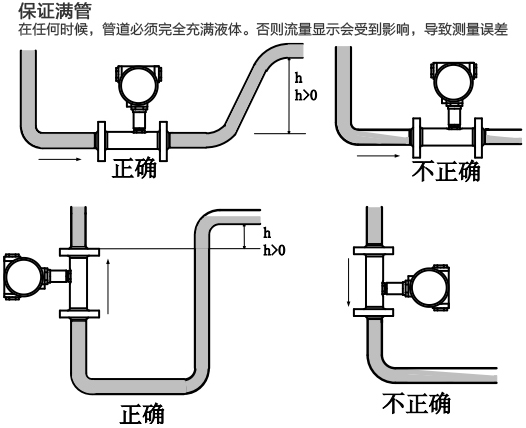

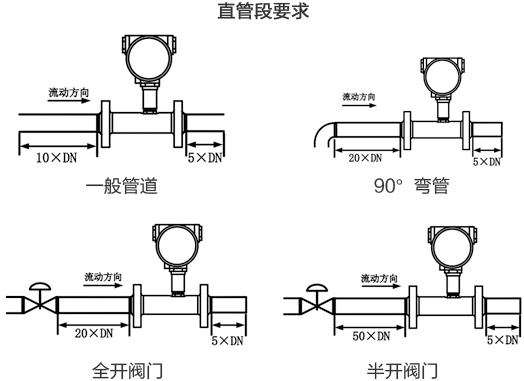

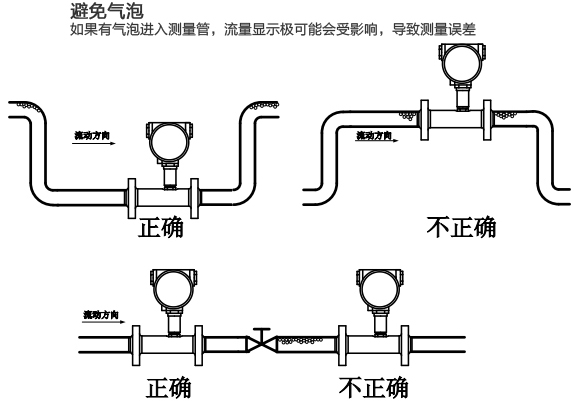

1、傳感器可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。傳感器上游端至少應有20倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。

2、傳感器應遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

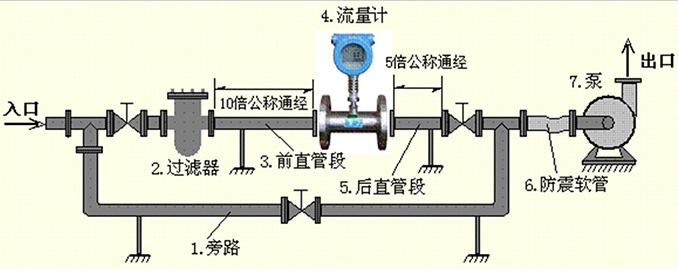

3、為了檢修時不致影響液體的正常輸送，建議在傳感器的安裝處，安裝旁通管道。

4、傳感器露天安裝時，請做好放大器及插頭的防水處理。傳感器與顯示儀表的接線如圖四所示。

5、當流體中含有雜質時，應加裝過濾器，過濾器網目根據流量雜質情況而定，一般為20～60目。當流體中混有游離氣體時，應加裝消氣器。整個管道系統都應良好密封。

6、用戶應充分了解被測介質的腐蝕情況，嚴防傳感器受腐蝕。

使用和調整

7、使用時，應保持被測液體清潔，不含纖維和顆粒等雜質。

8、傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

9、傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系。

10、傳感器不用時，應清洗內部液體，且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存。

11、配用時的過濾器應定期清洗，不用時，應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存。

12、傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管。）

在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障

衛生液體渦輪流量計訂貨須知

訂貨時用戶需提供一下參數，專業的技術人員會為您選擇您*合適使用的儀表。

1.測量介質；

2.流量范圍；

3.安裝管道內徑或外徑尺寸；

4.精度等級：a.0.5   b.1.0   c.0.2（需特殊定制）；

5.所需產品種類：a.脈沖輸出 b.電池供電現場顯示式 c..現場顯示4-20mmA標準電流信號輸出 d.溫壓補償一體化（電池供電、外供電）

6.其他附件功能：a.485通訊接 b.HART通訊。

由于參數的準確性直接影響您測量的準確性，您訂貨時用戶需提供詳細參數，我公司會有專業的技術人員會為您選擇您*合適使用的儀表。
